Главная >

Гибка металла

Гибка листового металла

Изготовление гнутых профилей, кронштейнов и корпусных деталей из стали, нержавейки и алюминия. Точность гиба ± 0.5°. Без повреждения оцинковки.

Запросить расчёт стоимости

Создавать объемные конструкции из плоских листов без изменения свойств позволяет гибка металла на заказ. Метод гибки не воздействует термически на кристаллическую решетку стали в отличие от сварки. Это предотвращает хрупкость металла, появление очагов коррозии в местах деформации. Гибка металла в Минске востребована в строительстве, машиностроении, в производстве вентиляционных систем, где требуется точность геометрии каждого миллиметра детали.

Компания «ВР-Констракшн» оказывает услуги точной гибки листового проката на гидравлических прессах с ЧПУ. Мы переводим плоский раскрой в 3D-детали (от гнутых профилей до сложных герметичных корпусов), исключая необходимость сварочных работ. Программное управление матрицей и пуансоном, а также встроенная система анти-сабли (бомбирования) гарантируют идеальную геометрию детали по всей длине сгиба.

Виды гибки листового металла

Подходы к гибке зависят от требуемой формы заготовки. По форме и назначению выделяют следующие виды гибки:

Профилирование – создание Г-образных и П-образных элементов, швеллеров и уголков.

Гибка листового металла предусматривает работу с различными сплавами. Например, нержавейка с высоким пределом текучести требует более мощного оборудования по сравнению с обычными углеродистыми сталями. Специалисты с опытом учитывают свойство заготовки частично возвращать исходную форму после снятия нагрузки.

Преимущества услуги гибки

Услуги гибки металла в Минске востребованы из-за возможности производить герметичные готовые детали без соединительных швов. Это важно при работе с материалами с защитными покрытиями (оцинкованная сталь или нержавейка).

Преимущества гибки металла:

Сохранение устойчивости к коррозии – отсутствие сварного шва гарантирует, что сталь сохранят свойства по всей площади изделия вплоть до миллиметра.
Стабильная геометрия – автоматизированная система контроля на станках для гибки обеспечивает повторяемость деталей с точностью до миллиметра.
Механическая прочность – изогнутый элемент конструкции работает как ребро жесткости, что позволяет использовать тонкий листовой металл без потери несущей способности.
Уменьшение отходов – точность разработки спецификации и раскрой, который выполняет гильотина или лазер перед гибкой, позволяют эффективно использовать площадь металла до миллиметра.

Качество обработки зависит от того, насколько правильно специалист рассчитал усилие пресса и радиус гибки. Если предусмотрена многоэтапная сборка, именно отсутствие деформаций и перекосов на этапе гибки определяет скорость монтажа.

Цена на гибку металла зачастую ниже, чем затраты на сварку, зачистку швов и антикоррозийную обработку соединений.

Обрабатываемые материалы

Аллюминий

Нержавеющая сталь

Углеродистая сталь

Медь, латунь

Получить консультацию

Cтоимость гибки металла

цена за гибку листового металла до 2500мм (цены указаны с НДС 20%)
	до 100 гибов	от 100 гибов
до 1 мм	2,75 р	2,60 р
до 2 мм	3,50 р	3,30 р
3 мм	3,45 р	3,10 р
4 мм	5,00 р	4,30 р

цена за гибку листового металла до 1500мм (цены указаны с НДС 20%)
	до 100 гибов	от 100 гибов
до 1 мм	1,00 р	0,75 р
до 2 мм	1,35 р	0,90 р
3 мм	1,85 р	1,55 р
4 мм	3,75 р	3,50 р
5 мм	4,30 р	4,10 р
6 мм	5,20 р	5,00 р
8 мм	6,10 р	5,90 р

Расчет стоимости ЧПУ-гибки по чертежу

Загрузите развертку (DXF/DWG) или чертеж детали (PDF). Технолог проверит геометрию, рассчитает K-фактор и выдаст коммерческое предложение с учетом НДС 20%.

Особенности технологии гибки металла

Технологический цикл гибки начинается с разработки проекта. Учитывается толщина листа, направление волокон проката, пластичность материала. Если радиус будет слишком мал для конкретной толщины, на внешней стороне детали могут появиться микротрещины. Это недопустимо для изделий, работающих под давлением или при высоких нагрузках.

Особенности, влияющие на процесс гибки:

применяемое усилие – зависит от длины гиба, толщины стали в миллиметрах (исходя из толщины и длины выбирается листогибочный пресс);
длина заготовки – современные станки обрабатывают листы длиной до нескольких метров, обеспечивают равномерный угол по всей оси;
состояние кромок – после того как гильотина отрезает лист, кромка может иметь заусенцы, поэтому для плотного прилегания детали к оснастке пресса важна качественная подготовка края;
V-образный паз – выбор ширины матрицы влияет на радиус гибки и требуемую мощность оборудования.

Гибка листа металла также требует учета зазоров для сборки. Ошибка на этапе гибки даже на миллиметр приводит к тому, что готовый элемент не войдет в пазы при сборке.

В промышленном секторе Беларуси, в производстве распашных промышленных ворот, противопожарных люков и технических дверей, точность каждого элемента до миллиметра определяет работоспособность конструкции.

Способы гибки листового металла

Методы обработки делятся по принципу воздействия на материал и типу оборудования. Выбор способа зависит от объема заказа и требований к поверхности:

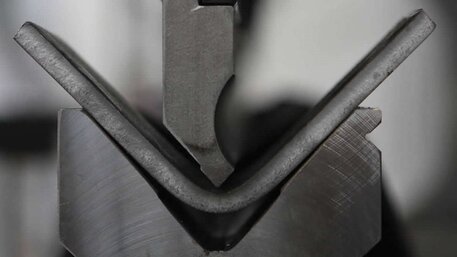

Воздушный метод (свободная гибка) – пуансон опускает лист в матрицу на определенную глубину, но деталь не касается дна V-образного паза.
Калибровка – заготовка вжимается в форму матрицы. Это гарантирует гибку листового металла с высокой точностью, поскольку форма пуансона и матрицы совпадают с геометрией готовой детали.
Гибка металла штампом – процесс происходит на механических или гидравлических прессах с жесткими формами.

При работе с тонкими листовыми металлами с полимерным покрытием часто используется воздушный метод. Этот способ минимизирует трение металла об инструмент, сохраняет целостность каждого миллиметра декоративного слоя. Система упоров на прессе обеспечивает идентичность всех деталей в серии. Чтобы изготовить трубу со стенами с большой толщиной или массивный швеллер, нужна калибровка. Гибка металла на заказ позволяет отказаться от трудоемких сварочных работ, снизить вес, улучшить вид конструкций.

Технические возможности листогибочного участка

Параметр обработки	Технические характеристики
Максимальная длина гиба (L)	до 3000 мм
Толщина углеродистой стали (Ст3, 09Г2С)	от 0.5 мм до 10.0 мм
Толщина нержавеющей стали (AISI 304)	до 6.0 мм (требует повышенного усилия пресса)
Толщина алюминия (АМг, АД)	до 8.0 мм
Точность позиционирования / Угол	± 0.1 мм / ± 0.5° (по СТБ ISO 2768-1)
Дополнительно	Гибка окрашенного металла (в пленке) без повреждения ЛКП

Наше оборудование

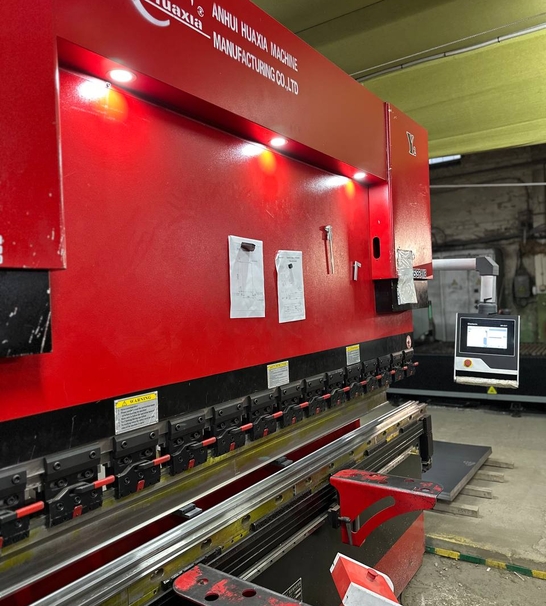

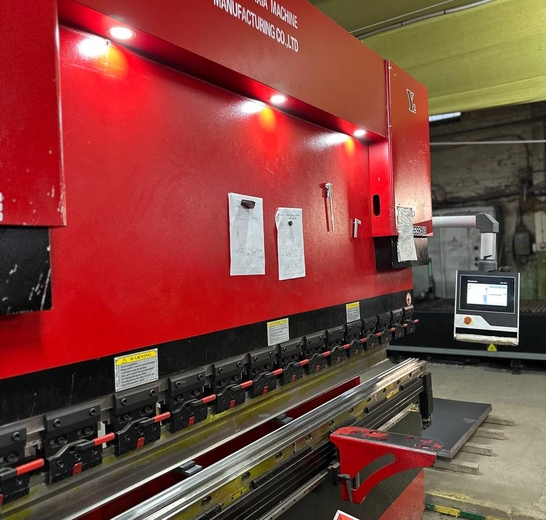

Электрогидравлический листогибочный пресс с ЧПУ Anhui Huaxia на производстве ВР-Констракшн в Минске

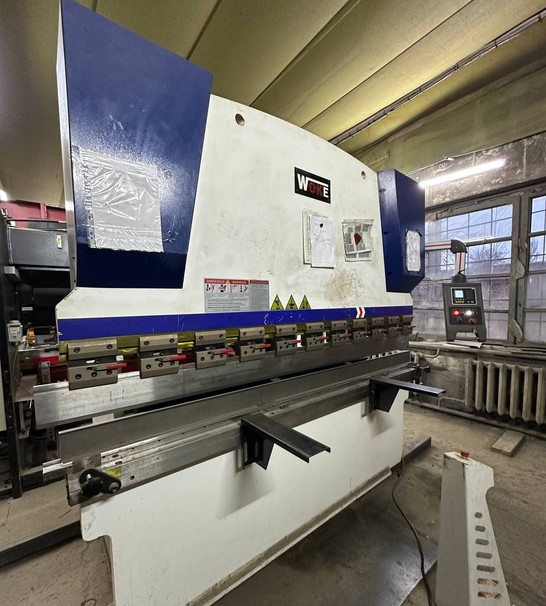

Высокоскоростной листогибочный пресс WEKE (Серия WEK 4+1)

Прецизионный станок, оптимизированный для быстрой обработки тонколистового металла, фасадных кассет, корпусов приборов и элементов вентиляции.

Кинематика заднего упора (X, R оси): Управляется высокоскоростными серводвигателями. Позволяет мгновенно позиционировать заготовку со сложной асимметричной геометрией.
Инструментальная система (Amada-Promecam): Система быстрой смены пуансонов и многоручьевых матриц. Время перенастройки станка между разными партиями деталей сокращено до 15 минут.
Датчики защиты: Интегрированный лазерный/фотоэлектрический барьер обеспечивает безопасность оператора без снижения скорости рабочего цикла.

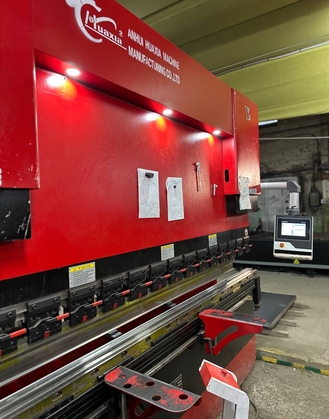

Листогибочный комплекс Anhui Huaxia (Серия WE67K)

Тяжелый электрогидравлический пресс, предназначенный для гибки толстолистового проката (включая нержавеющую сталь и толстый алюминий) со сложным профилем.

Система управления: Многоосевое ЧПУ с графической визуализацией гиба (позволяет технологу смоделировать процесс до начала работ и исключить столкновение детали со станиной).
Синхронизация (Y1-Y2): Независимое управление правым и левым гидроцилиндрами через пропорциональные клапаны (Bosch Rexroth) гарантирует параллельность пуансона и матрицы с точностью до 0.01 мм.
Система компенсации прогиба (Бомбирование): Встроенный V-axis механизм автоматически корректирует деформацию нижней балки при высоких нагрузках. Результат: идеальный угол 90° по всей длине 3-метрового листа без эффекта «сабли».

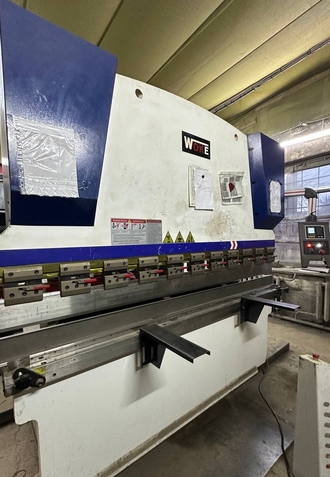

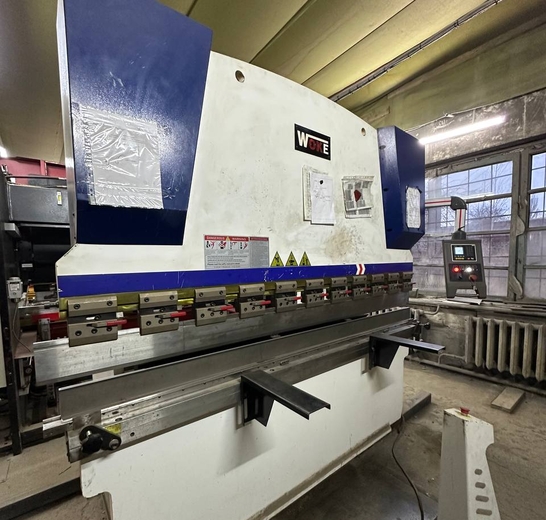

Синхронизированный пресс для точной гибки металла WEKE 3200 мм с системой антипрогиба

Характеристика	Параметры нашего участка	Значение для заказчика
Максимальное усилие (Тоннаж)	до 160 тонн	Гибка стали толщиной до 8-10 мм без микротрещин
Максимальная длина гиба	до 3200 мм	Производство цельных рамных конструкций и коробов
Количество управляемых осей	4+1 (Y1, Y2, X, R + V-компенсация)	Создание 3D-деталей со сложной геометрией за один установ
Точность позиционирования	± 0.01 мм	100% собираемость деталей при последующей сварке

Как сделать заказ

Оставьте заявку

В графе расчёт стоимости онлайн ответьте на 5 вопросов. Так же вы можете нажать оформить заказ и оставить ваши данные

1

2

Мы позвоним

После оформления заявки, наш менеджер обязательно перезвонит
вам и задаст все уточняющие вопросы

Заключаем договор

Мы связываемся с работником ИТР, выясняем все важные технические вопросы для правильного запуска в работу. Составляем точный счёт-договор,прописываем сроки производства и стоимость изготовления.
